新型纳米制造方法实现发光材料“精准印刷”

2026-04-02 13:10:14 来源: 科技日报 点击数:

科技日报记者 谢开飞 通讯员 杨巧宜 王忆希

4月2日,记者从福州大学获悉,该校李福山教授团队在超高清集成显示技术领域取得重要突破,成功研发出一种面向增强现实(AR)、虚拟现实(VR)的超高分辨率量子点显示技术,有望为高端集成显示芯片发展提供新路径。相关成果于2日在线发表在国际学术期刊《自然》上。

据李福山介绍,随着AR、VR等技术快速发展,显示设备正向更高分辨率、更真实色彩和更长寿命方向演进。其中,“视网膜级”显示(像素密度超过1万)被认为是关键目标。但当像素尺寸缩小到微米甚至纳米尺度时,传统方法难以精确制备图案,颜色之间容易相互干扰,同时器件性能显著下降,成为制约行业发展的核心难题。

针对这一问题,研究团队提出了一种新的纳米制造方法,可在极小尺度上实现发光材料的“精准印刷”,构建出高精度的红、绿、蓝三色像素阵列,图案几乎无缺陷。同时,通过优化材料分布方式,使发光更加均匀稳定,并通过结构设计有效避免不同颜色之间的干扰,显著提升显示质量。研究还发现,在超微小像素中电流容易在边缘区域集中,导致能量损耗和器件老化。团队通过引入纳米材料对器件内部进行调控,使电流分布更加均匀,从而显著提升了效率和使用寿命。

在多项技术创新支撑下,团队制备的红光器件效率达26.1%,寿命超过6万小时,绿光和蓝光性能也明显提升。同时,研究人员将该技术与芯片电路结合,开发出可逐个控制像素的集成显示样机,实现了动态图像显示,为高端集成显示芯片发展提供了新路径。专家表示,该成果将为我国在新一代集成显示及相关芯片技术领域的自主发展提供重要支撑。

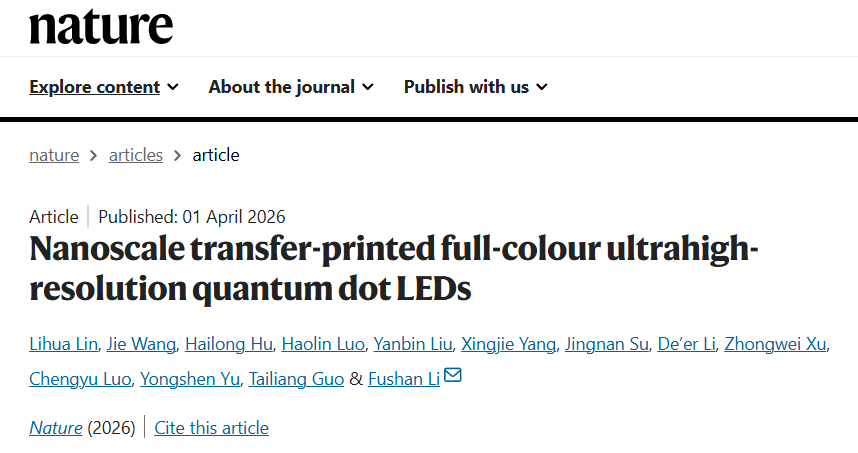

据介绍,这是福州大学信息类学科首次以第一单位在《自然》发表研究成果。论文题为《纳米转印实现全彩超高分辨量子点发光二极管》,第一作者为福州大学青年教师林立华,通讯作者为李福山教授,福州大学为第一完成单位,闽都创新实验室为合作完成单位。
