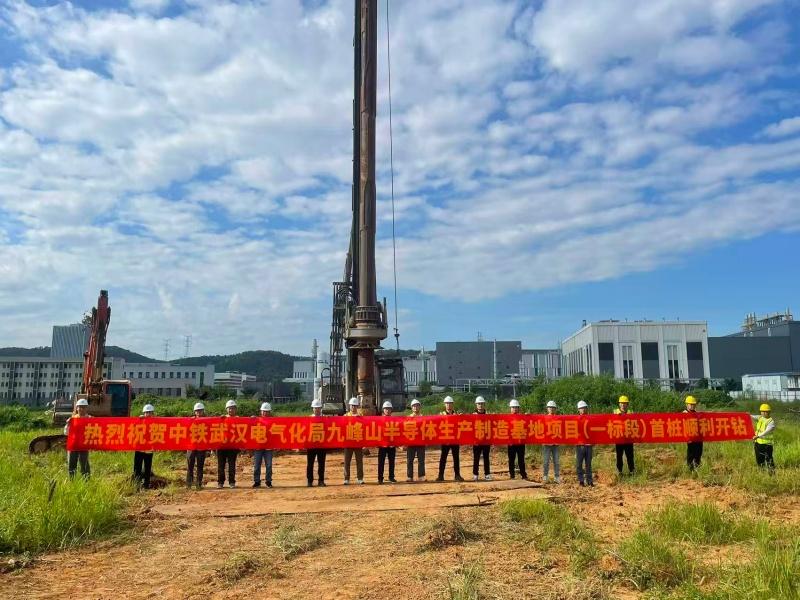

近日，随着旋挖钻机平稳启动、精准作业，九峰山半导体生产制造基地项目（一标段）首桩顺利开钻。这标志着由中铁武汉电气化局承建的重点半导体产业项目正式进入实质性施工阶段，为武汉光谷化合物半导体产业扩容提质按下“加速键”。
该项目坐落于武汉东湖新技术开发区科创片区，是光谷完善半导体产业生态、补齐量产载体短板的关键布局。
据了解，一标段工程涵盖12层、15层两栋研发办公楼及1栋15层倒班宿舍楼，总建筑面积约12万平方米。项目聚焦产业配套升级与科创载体搭建，建成后将有效填补区域专业化半导体量产载体缺口，健全化合物半导体全链条产业布局，全方位赋能光谷产业迭代升级、科创综合能级提质增效。
为保障工程高标准、高质量、零风险启动，建设团队提前谋划、精细部署，集结核心技术骨干深耕施工方案优化，反复研讨桩基施工工艺流程、技术标准及重难点管控要点。
同时，严格落实安全生产管控要求，全面开展施工人员岗前安全教育、技术交底工作，从施工方案审定、技术参数校准、人员配置、设备调试等各环节做好全方位筹备，层层压实责任、细化管控举措，确保桩基施工全过程安全规范、科学有序、高效推进。
据介绍，九峰山半导体生产制造基地依托九峰山实验室强大的科研成果转化优势，精准契合国内化合物半导体产业升级发展趋势，将高标准打造高洁净度、专业化的现代化半导体生产厂房，完善产业生产、研发、生活配套体系。
项目落地建成后，将成功打通“研发—中试—量产”全产业闭环，补齐区域化合物半导体规模化量产能力短板，加速实现科研成果落地变现，推动上下游产业集聚发展、集群跃升，助力武汉光谷打造国内领先的化合物半导体产业高地，为区域高端智造产业高质量发展注入强劲动能。
