新型芯片电源设计实现高效降压转换

2026-04-13 02:02:00 来源: 点击数:

科技日报记者 张佳欣

随着人工智能和高性能计算快速发展,数据中心的能耗问题日益突出。美国加州大学圣迭戈分校工程团队提出一种新型芯片电源设计方案,并研制出原型芯片,可实现高效电压降压转换。该成果有望显著提升图形处理器的电能转换效率,推动更小型、更节能先进计算系统的发展。相关研究成果发表于新一期《自然·通讯》杂志。

目前大多数降压转换器依赖电感等磁性元件,虽然性能可靠,但已逐渐接近物理极限,进一步缩小尺寸和提升性能的空间有限。

为此,研究团队探索了一种替代方案,即压电谐振器。这类微型器件可通过机械振动储存和传递能量。相比传统磁性元件,压电器件理论上具备更高能量密度、更小尺寸以及更好的规模化制造潜力,被视为下一代电源转换技术的重要候选方案。

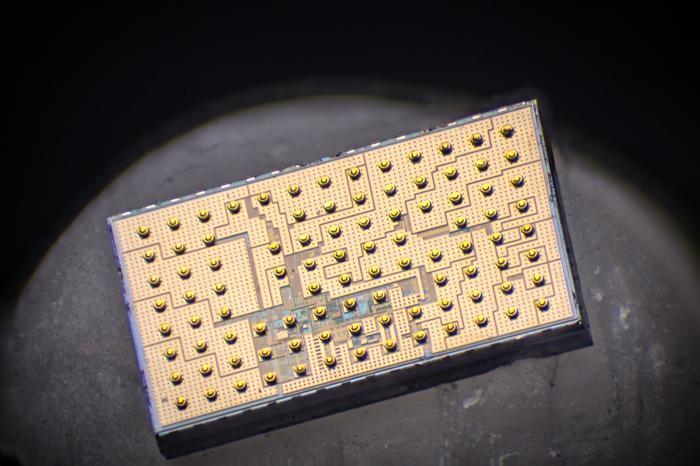

此次研究中,团队开发出一种改进型降压转换器,将压电谐振器与小型商用电容进行特定组合设计,使转换器能够更有效地完成大幅电压转换。研究人员将该设计集成到原型芯片中。测试结果显示,该芯片可将48伏电压降至4.8伏,峰值效率达到96.2%,输出电流能力约为此前压电设计的4倍。

这种混合电路设计能为电能提供多条传输路径,减少能量损耗,同时降低谐振器负担,在尺寸小幅增加的情况下提升了效率和供电能力。
